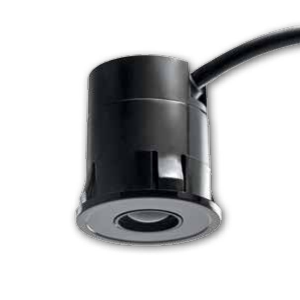

Radarowy czujnik podczerwieni Cedes TOF/Spot.

(Opis dotyczy wersji TOF/Spot-40-T-U-Y, DC, 6m Part No. 113 536)
Karta katalogowa producenta ->

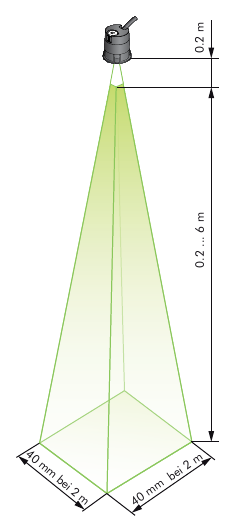

TOF to czujnik o wąskiej wiązce detekcji (40mm na 2 metrach). Wykrywa obiekt w tej wiązce, jeżeli znajdzie się on bliżej czujnika niż ustawiony zasięg i zmienia stan na wyjściu. Pomiar odległości do obiektu odbywa się poprzez pomiar czasu przelotu promieni od czujnika do obiektu i z powrotem (Time Of Flight). Dokładność pomiaru to 10cm, a maksymalny zasięg to 6 metrów. Ogromną zaletą czujnika jest prosta możliwość precyzyjnego ustawienia zasięgu - zapomnij o kłopotliwych i niedokładnych potencjometrach. Wersja T czujnika (Teach-in) pozwala dokładnie zdefiniować zasięg czujnika (odległość, przy której zmieniany jest stan wyjściowy). Po prostu montujemy czujnik w miejscu pracy i wymuszamy kalibrację zasięgu przyciskiem znajdującym się z tyłu czujnika lub poprzez zmianę polaryzacji zasilania. Czujnik skalibruje zasięg na 150 mm mniej, niż jest od czujnika do tła (stałej przeszkody, podłogi, ściany). Możemy skrócić zasięg, umieszczając podczas kalibracji przed czujnikiem nieruchomą przeszkodę w żądanej odległości.

• Test imput - do Usp lub GND
• Funkcja NC - Logic selector do GND
• Funkcja NO - Logic selector do Usp
Karta katalogowa producenta ->

Proponowana przez nas wersja T czujnika (TOF/Spot-40-T-U-Y)pozwala wymusić proces automatycznej kalibracji. Czujnik podczas kalibracji ustawia zasięg na 150 mm przed tłem. Jest to mała rezerwa i jeżeli jest możliwe, zalecam skrócić ten zasięg przez ustawienie dodatkowej przeszkody. Jeżeli czujnik patrzy z sufitu na podłogę, można podstawić pod czujnikiem jakieś pudło lub krzesło.

Kalibracja zasięgu inicjowana zmianą polaryzacji zasilania.

• Montujemy czujnik w miejscu docelowym.

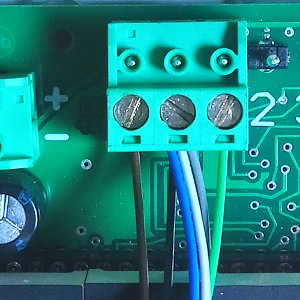

• Podłączamy przewód niebieski do plusa a brązowy do minusa zasilania. Pozostałe przewody odłączone.
• Czerwony led na czole czujnika miga szybko - proces kalibracji.
• Po 30 sekundach led miga powoli - kalibracja zakończona. Można odłączyć zasilanie.
• Jeżeli pozostawimy tą polaryzację zasilania, czujnik będzie na zmianę 30 sekund się kalibrował (szybkie miganie) i 30 sekund czekał na zamianę polaryzacji

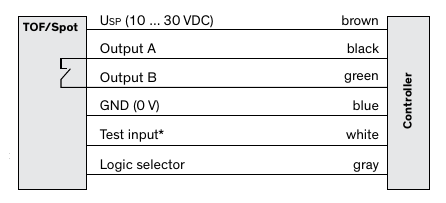

• Odłącz czujnik od zasilania podczas powolnego migania. Podłącz przewody do sterownika (licznika) w sposób standardowy wg schematu powyżej.

Kalibracja zasięgu inicjowana przyciskiem.

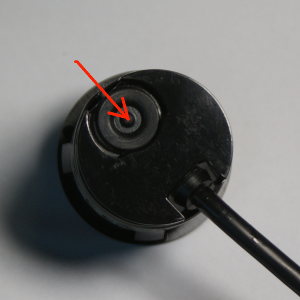

Jeżeli miejsce montażu umożliwia dostęp do przycisku, który znajduje się na tylnej ściance czujnika to możemy do użyć do zainicjowania kalibracji zasięgu

• Czujnik podłączamy standardowo do sterownika.
• Naciskamy na 2 sekundy przycisk kalibracji
• Led czerwony zacznie migać
• Gdy led skończy migać kalibracja jest gotowa
